Głowice do gwintów WAGNER

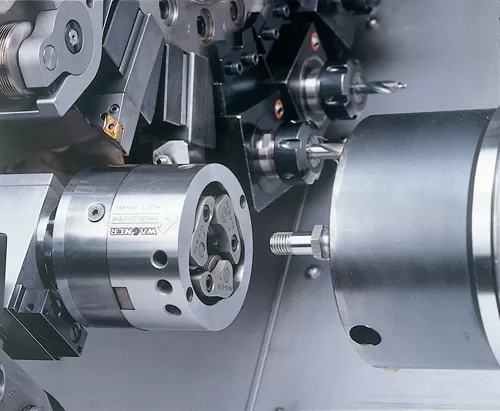

Głowice walcujące osiowe

Zalety:

• bardzo wysoka jakość powierzchni nośnej gwintu; duży zakres gwintowania od 2,5 do 52 mm gwint metryczny; automatyczne otwieranie umożliwia bezdotykowy i szybki powrót

Gwint:

• cylindryczny i stożkowy z wolnym wyjściem gwintu; dla gwintów z dużymi obciążeniami

Wydajność:

• duże ilości; produkcja seryjna

Typ budowy:

• stałe lub obrotowe

Maszyny:

• dla obracającego się detalu typ stały głowicy; dla detalu stałego typ obrotowy głowicy; przeznaczone dla tokarek, maszyn gwintujących, maszyn specjalnych (z automatycznym posuwem)

Materiał:

• materiały formowane na zimno

Przygotowanie:

• konieczne dokładne przetoczenie

Głowice walcujące boczne

Zalety:

• dla gwintów za kołnierzem; gwinty blisko kołnierza; bardzo krótkie gwinty; gwinty z bardzo krótkim wyjściem; gwinty przy braku wolnego wyjścia

Gwint:

• cylindryczny i stożkowy z wolnym wyjściem gwintu; dla gwintów z dużymi obciążeniami

Wydajność:

• duże ilości; produkcja seryjna

Maszyny:

• konieczny obracający się detal; dla tokarek i automatów wielowrzecionowych

Materiał:

• materiały formowane na zimno

Przygotowanie:

• konieczne dokładne przetoczenie

Głowice – nacinanie gwintów

Zalety:

• szybkie nacinanie gwintów w zakresie: 1,6 do 100 mm gwint metryczny; 2 do 175 mm gwint drobnozwojowy; 1/16 do 6″ gwint calowy
• automatyczne otwieranie umożliwia bezdotykowy szybki powrót
• wolny odpływ wiórów dzięki wymienianym nożom i uchwytom nożowym dla gwintów prawych i lewych
• opłacalne dzięki możliwości ostrzenia noży
• możliwość ustawiania geometrii nacinania gwintów

Gwint:

• cylindryczne i stożkowe gwinty z wolnym wyjściem gwintu; gwinty blisko kołnierza

Wydajność:

• małe do średnich ilości; produkcja seryjna

Typ budowy:

• stałe lub obrotowe

Maszyny:

• dla obracającego się detalu typ stałygłowicy; dla detalu stałego typ obrotowy głowicy; przeznaczone dla tokarek, maszyn gwintujących, maszyn specjalnych (z posuwem automatycznym)

Materiał:

• metale, tworzywa sztuczne

Przygotowanie:

• detale mogą mieć małe naddatki; detale kute, walcowane, odlewane

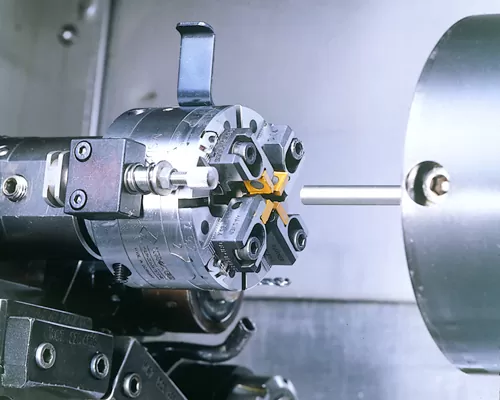

Głowice szybko skrawające

Zalety:

• bardzo szybkie skrawanie materiału
• zakres toczenia od 1 do 30 mm (dotyczy średnicy docelowej)
• automatyczne otwieranie umożliwia bezdotykowy i szybki powrót
• wolny odpływ wiórów
• opłacalne dzięki możliwości ostrzenia noży

Wydajność:

• małe do średnich ilości
• produkcja seryjna

Typ budowy:

• Stałe lub obrotowe

Maszyny:

• przeznaczone dla tokarek, maszyn; gwintujących, maszyn specjalnych (z posuwem automatycznym)

Materiał:

• metale, tworzywa sztuczne

Zastosowanie:

• przetoczenie detalu na wymiar nominalny
• detale kute, walcowane, odlewane
